IviumSoft: Software de Eletroquímica
Software
A Ivium fornece software para corresponder a todas as aplicações de pesquisa:
- Livre: incluído com todos os instrumentos de Ivium
- Número ilimitado de instalações
- Atualizações da IviumSoft disponíveis via download do site da Ivium
- Intuitivo, mas rico em recursos
- Todas as aplicações
- Todas as técnicas eletroquímicas e de corrosão padrão
- Opções completas de análise de dados
- Arquivamento avançado de dados
- Dois modos:
- Básico: informações mínimas exigidas do usuário
- Avançado: Concede ao usuário especialista o controle completo do instrumento
Potentiostats de Ivium são controlados pelo nosso software de Electroquímica IviumSoft ™. Desenvolvida por engenheiros da Ivium, a IviumSoft é rica em recursos, mas intuitiva. Ele é usado para aquisição de dados e análise de dados e controla o potenciostato para uma ampla gama de técnicas eletroquímicas (veja abaixo). A IviumSoft também inclui uma ampla gama de ferramentas de avaliação e análise de dados.
IviumSoft é fácil de usar para recém-chegados eletroquímicos e tem o poder de suportar o usuário avançado. A IviumSoft realiza esse objetivo aparentemente contra-intuitivo com dois modos de operação: os modos “Básico” e “Avançado” estão disponíveis para configuração experimental. O modo “Básico” requer informações mínimas do usuário. O modo “Avançado” fornece ao usuário especialista o controle completo do potenciostato. A simplicidade do modo “Básico” e a versatilidade do modo “Avançado” são a chave para o apelo da IviumSoft a um amplo espectro de usuários.
Mais sobre IviumSoft
Recursos IviumSoft
- Controle de instrumentos de Ivium via porta USB do PC ou Laptop / Notebook / Tablet
- Interface do usuário baseada no Windows para operação intuitiva
- Todos os métodos eletroquímicos padrão estão disponíveis, assim como algumas técnicas especializadas (veja a lista abaixo)
- Otimização automática do potenciostato de Ivium para operação de alta velocidade e alta sensibilidade
- Dados e análises integrados
- Formatos flexíveis para salvar dados, conjuntos de dados e parâmetros de métodos; também para uso posterior em outro software
- Os dados são salvos automaticamente
- O arquivamento de dados avançado está disponível para armazenamento e recuperação de dados fáceis com base em projetos
- Seqüenciamento de experimentos eletroquímicos é realizado com o Modo Lote
- Pode ser controlado a partir de outras plataformas, como o LabVIEW ™, VB, Delphi, C, etc.

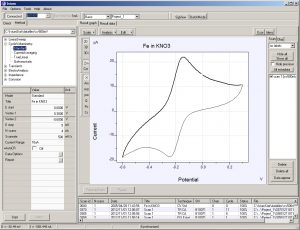

Exibição típica da interface do usuário da IviumSoft
- Superior: barra de menu; Conexão do instrumento; Notificação; Seleção de operação “Básica” ou “Avançada”
- Esquerda: Escolha de controle direto ou controle de método (através de um método eletroquímico da árvore de métodos)
- Meio: janela de resultados; dados gráficos ou numéricos; Representação de dados e / ou análise
- À direita: painel de legenda
- Abaixo: lista de histórico: lista de dados gravados e exibidos recentemente
Técnicas eletroquímicas em IviumSoft
Voltametria de Varredura Linear
- Padrão: LSV com uma forma de onda de escada, atual amostrada no ponto definido pelo usuário durante a etapa
- Averaging atual: LSV com uma forma de onda de escada, amostra atual ao longo do passo
- Varredura linear verdadeira (opção pagável): LSV com uma verdadeira forma de onda de rampa analógica
- Galvanostático: Varredura Linear de Corrente Controlada com uma forma de onda de escada
Taxa de varredura: 1µV/s a 10.000V/s;
Max. taxa de amostragem: 100kHz
Voltametria cíclica
- CV padrão com uma forma de onda de escada, atual amostrada no ponto definido pelo usuário durante a etapa
- CV de cálculo de média de corrente com uma forma de onda de escada, amostra atual ao longo do passo
- Varredura linear verdadeira (opção pagável) CV com verdadeira forma de onda da rampa analógica
- Varredura Linear de Corrente Contínua Galvanostática com uma forma de onda de escada
Taxa de varredura: 1µV / s a 10.000V / s;
Max. taxa de amostragem: 100kHz
Transientes
- ChronoAmperometria: Medição de corrente versus tempo com potencial controlado
- CronoPotenciometria: Medição do Potencial vs. Tempo com Corrente Controlada
- CronoCoulometria: Medição de potencial e corrente versus tempo com carga controlada
- Modo misto: Técnica versátil em que o potencial e a corrente são medidos em função do tempo, controlados com uma escolha selecionável pelo usuário de técnicas potenciostáticas, galvanostáticas, Eoc, varredura e impedância
- Ruído Eletroquímico: Meça os potenciais e / ou ruído atual para avaliação de corrosão
1 a 255 níveis;
Min. intervalo de tempo: 10µs
Eletroanálise
- Detecção Amperométrica: Medição de corrente vs. tempo
- Pulso diferencial: técnica eletroanalítica muito sensível com pico de saída
- Onda quadrada: Sensibilidade semelhante ao pulso diferencial, mas taxa de varredura muito mais rápida
- AC Voltametria: Escada com onda sinusoidal sobreposta
- Decapagem potenciométrica: decapagem potenciométrica para eletroanálise
- Detecção AC: Medição da impedância vs. tempo em uma freqüência fixa
- Pulso normal: técnica eletroanalítica sensível com saída em forma de S
- Construtor de Pulso Voltamétrico: Ivium exclusive: Construa sua própria forma de onda de pulso
Espectroscopia de Impedância Eletroquímica
- Verificação constante de Impedância E sob condições controladas potenciais
- Varredura de impedância constante I sob condições controladas atuais
- Varredura potencial de varredura de impedância, potenciostática, em uma faixa de potenciais DC controlados
- Digitalização por Impedância de Varredura Atual, galvanostática, em uma faixa de correntes CC controladas
Único seno ou multi seno;
Até 255 frequências, 10 a 8 MHz
Corrosão
- Monitor Eoc: Monitore o potencial de circuito aberto x tempo
- Resistência à polarização: medir rapidamente a taxa de corrosão
- Tafel Plot: Uma medida alternativa da taxa de corrosão
- Potenciodinâmica: Avaliação qualitativa das propriedades de corrosão da sua amostra
- Corrosão Galvânica: Mede a corrosão galvânica entre dois tipos diferentes de metal
- Monitor de Taxa de Corrosão: Meça a taxa de corrosão x tempo para avaliar os inibidores de corrosão
Otimização automática para operação de alta velocidade e alta sensibilidade
Sob condições ótimas, um potenciostato de Ivium é capaz de medir frações de femto-amperes. Na prática, no entanto, os limites de detecção são definidos pelo ambiente. O instrumento aplica vários recursos que melhoram a qualidade do sinal:
- Potenciostato programável / largura de banda de galvanostato
- Filtros de sinal analógico programáveis
- Filtragem digital
- Subtração de deslocamento automático
O software geralmente configura essas configurações automaticamente, garantindo desempenho ideal sem incomodar o operador. No entanto, no modo “Avançado”, o operador pode anular as configurações selecionadas.
Análise de dados
IviumSoft fornece uma gama de opções de análise de dados, incluindo:
- Ajuste da curva
- Circuito equivalente
- Taxa de corrosão
- Peakfind
- Relatório de célula solar
- Relatório de eletrólise
- Ruído eletroquímico
Exemplos

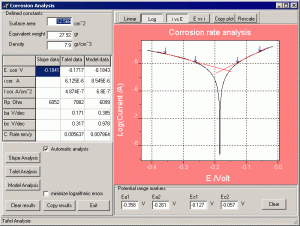

Análise da Taxa de Corrosão do experimento Tafel Plot
- 3 tipos de análise são fornecidos:
- Análise de inclinação: Ecorr e Rp são determinados a partir da inclinação no OCP
- Análise Tafel: as linhas Tafel são construídas e suas inclinações avaliadas
- Análise numérica: ajuste não linear em conjunto de dados completo
- Análise automática ou manual:
- Análise automática: o software selecionará o alcance potencial automaticamente
- Análise manual: o operador pode definir possíveis marcadores de alcance com o clique do mouse

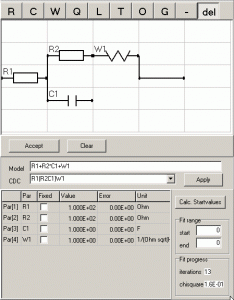

Editor de circuito equivalente gráfico para ajuste de dados de impedância:
- Operador pode definir qualquer circuito equivalente:
- Qualquer elemento da barra de ferramentas superior pode ser selecionado e ser descartado na grade do circuito, com um único clique do mouse no local desejado
- Ou, uma equação CDC pode ser inserida manualmente ou a partir dos circuitos predefinidos na lista suspensa
- Ou, carregado de arquivo
- Os valores iniciais podem ser inseridos pelo operador ou serão calculados automaticamente
- Parâmetros de ajuste podem opcionalmente ser corrigidos
- O software irá calcular o melhor conjunto de parâmetros de ajuste com a técnica de Levenberg-Marquardt

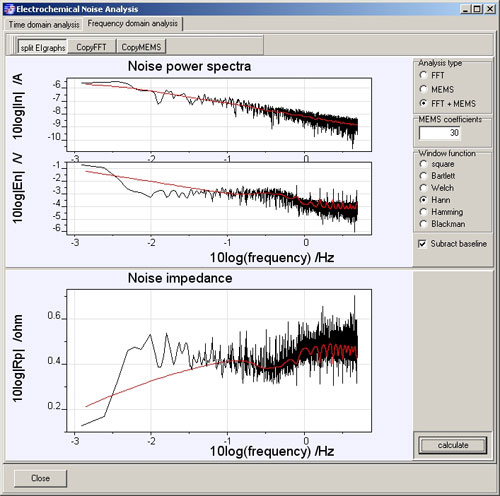

Análise de ruído eletroquímico
O software integrado de análise de corrosão irá calcular os parâmetros relevantes automaticamente:
- Análise no domínio do tempo: corrente de corrosão, índice de localização / pitting, resistência à corrosão
- Análise de frequência FFT: Espectros de corrente e potencial de Fourier, espectros de impedância e resistência à corrosão (linhas pretas no gráfico)
- MEM Análise de Frequência: Método de Máxima Entropia com número definível de coeficientes do modelo (linhas vermelhas no gráfico)
Funções especiais
- Alcance de corrente automática:
Quando desejado, o usuário pode instruir o potenciostato a selecionar automaticamente a configuração de faixa de corrente ideal. Para essa funcionalidade, todas as faixas de corrente estão disponíveis, incluindo as faixas de corrente de alta sensibilidade. - Pré-tratamento:
Até 5 níveis podem ser definidos para condicionar o eletrodo antes que a medição real comece. Os valores de E / I durante “Pré-tratamento” são gravados e armazenados com os dados primários - Aplicar wrt OCP:
Os potenciais de medição são definidos em relação a “Open Cell Potential”. Antes de iniciar a medição, o OCP é determinado em uma configuração de corrente zero. O transiente do monitor OCP é gravado e armazenado com os dados primários - Compensação de gota
ôhmica : O potencial aplicado pode ser corrigido pela realimentação de corrente para compensar as perdas ôhmicas. - Modo em lote para seqüências e automação:
Usando o BatchMode, o operador pode automatizar sequências de medição complexas e fazer interface com equipamentos externos para automação de processos. É possível:- Automatize o carregamento e a execução de arquivos de métodos
- Criar loops para tarefas repetitivas, loops podem ser aninhados
- Modifique os parâmetros selecionados em cada passagem dentro de um loop
- Alterne o multiplexador para canais fixos ou para a variável de índice de loop
- Defina as saídas digitais e analógicas
- Espere por um nível HI ou LO na entrada digital
- Definir atrasos e agendar tarefas
- Gerador de Pulso:
Um pulso de repetição contínua pode ser aplicado à célula com período variável e ciclo de trabalho; destinado como uma ferramenta para tratar o eletrodo sem dados sendo medidos - Interrupção de corrente:
Método direto que permite ao usuário determinar a queda IR do sistema eletroquímico através do método de interrupção atual (só pode ser usado quando o Módulo de Interrupção Atual estiver disponível) - Entradas analógicas:
As entradas analógicas disponíveis da porta periférica podem ser gravadas simultaneamente com os resultados primários. Os resultados são visualizados graficamente e armazenados com os dados primários - Desconexão de segurança:
Se ocorrer uma condição de sobrecarga, o método será interrompido e os terminais da célula serão desconectados - Limite de conformidade: As
correntes / potenciais são limitadas a valores definidos pelo operador. A capacidade máxima do instrumento pode ser reduzida para evitar situações inseguras (apenas IviumStat) - Exibição de sinal:
os transientes atuais e potenciais são mostrados em uma tela do tipo osciloscópio. Sob condições dc, os sinais E / I podem ser inspecionados quanto à presença de elementos de ruído específicos. Durante as técnicas de CA, a qualidade da onda senoidal perturbadora e resultante é visualizada. Para cada ponto de dados, esses traços são armazenados com os dados primários e podem ser (re) visualizados após a conclusão do experimento.
Compatibilidade
IviumSoft é totalmente compatível com o Windows 7/8/10.
Todos os dados gráficos e numéricos podem ser exportados para o clipboard para colar em outros programas.
Dados numéricos também podem ser exportados como ASCII.
Vários arquivos de dados / gráficos de experimentos atuais e anteriores podem ser visualizados e / ou sobrepostos de uma vez para facilitar a comparação de dados.
Um driver de desenvolvimento de software e dll estão disponíveis para controlar o potenciostato IviumSoft e Ivium. Isto pode ser usado, por exemplo, quando o potenciostato é incorporado em montagens experimentais automatizadas maiores. O controle é possível a partir do LabVIEW, C, Delphi, VB, etc.
