NL84-F: 40-50 litros por dia 200-400 VAC, 50-60 Hz, trifásico (1) - Produção Aprimorada
CARACTERÍSTICAS:
PLC e controles de tela de toque
Esforço de instalação zero
Entrega automática para a ferramenta Dewars
Diagnóstico integrado e segurança Muitas configurações opcionais.
ESPECIFICAÇÕES DETALHADAS DO PRODUTO NL84
Produção Aprimorada por NL84-F: 40-50 lpd 200 ou 400 VAC, 50-60Hz, trifásica (1)

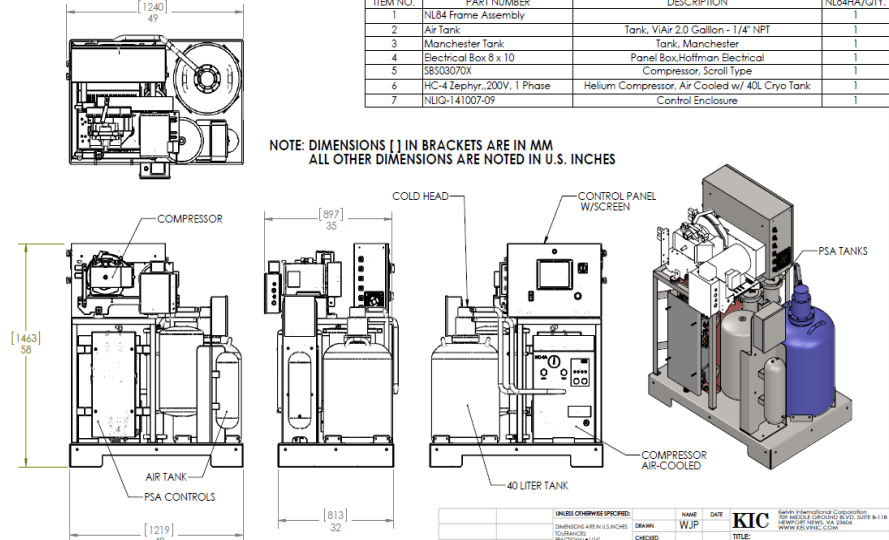

Arranjo
Um único conjunto integrado está disponível com várias opções, conforme descrito neste folheto. A oferta padrão é refrigerada a água com um dewar de 40 litros.
Controles Automáticos
PLC e controles de tela de toque fornecem operação totalmente automática AUTO-START recurso para quando a energia retorna Exibição digital de tanque interno e externo e ALARMES Medidor de nível eletrônico para operação de ciclismo automático Os pontos de ajuste de Dewar (start-stop) podem ser controlados pelo cliente usuário para controlar o acesso Botão da tela sensível ao toque da válvula de entrega LN2 Controle automático e exibição das configurações de pressão dewar Ventilação de ventilação para partida limpa da GN2 Calendário e tempo de operação diário para operação ON-OFF Autodiagnóstico em cada botão EMO de inicialização para segurança A ENTREGA AUTOMÁTICA incorporada do LN2 para monitoração e operação com o iPad Dewar externo ou PC remoto é opcional 40-50 lpd 200 ou 400 VAC, 50-60Hz, trifásica (1)
Garantia Garantia de três anos para todos os componentes eletrônicos e elétricos. Suporte vitalício em calibrações de software e instrumentos.
Normas Este é um produto marcado CE que atende aos Padrões de Saúde e Segurança estabelecidos na Diretriz de Máquinas sobre segurança de máquinas, 98/37 / EC e as Normas Internacionais: BS EN ISO 12100-1: 2003, BS EN ISO 12100-2: 2003 , BS EN 294: 1992, BS EN 349: 1998, BS EN ISO 13850: 2006, BS EN 60204-1: 1998, BS EN 1050: 1997. Conformidade e Certificação SEMI S2 estão pendentes (FY2015-3Q)
Transporte Todos os equipamentos são limpos, ensacados e acondicionados em caixas de madeira reutilizáveis, com tratamento térmico e com um padrão de conformidade internacional para transportadores de caixas. Isso permite que o OEM receba, integre o NL84 e envie novamente para o destino final.
Desempenho e Qualidade Todo NL84 é testado no KIC e deve passar por todas as inspeções Q / C e testes de desempenho antes de serem liberados para entrega. Os clientes são convidados a testemunhar a inspeção final durante o procedimento de teste de funcionalidade e desempenho de uma semana.
Longa vida e confiabilidade A cabeça fria é mantida a cada 13.000 horas. O intervalo do compressor de hélio é de 30.000 horas. Serviço e peças estão disponíveis em todo o mundo.
OPCIONAIS DISPONIVEIS
60L O dewar 40 litros padrão pode ser substituído por um tipo maior de 60 litros, o que permite a opção de linha com revestimento a vácuo. O liquidificador será 50 mm mais largo e mais longo para aceitar esta opção.
75L Uma versão mais alta do tanque de 40 litros permite mais armazenamento LN2. Semelhante ao modelo padrão de 40 litros, as linhas VJ de transferência não são possíveis com esta opção.
120L Uma versão mais alta do 60L com 120 litros está disponível com os mesmos benefícios.
VJL-3M Uma linha de transferência de aço inoxidável ultra-flexível opcional com um isolamento permanente a vácuo está disponível com um comprimento de 3 metros e terminada com uma válvula criogênica manual não-lacrada. Este é o método preferido para alimentar o LN2 em unidades de armazenamento biológico. Até duas linhas podem ser instaladas em cada liquidificador. A válvula elétrica padrão permanece para que o cliente tenha a capacidade de autocomprimir um terceiro dispositivo. Os dewars de 60 ou 120 litros devem ser encomendados para esta opção.
ZEPH O modelo padrão pode ser configurado com refrigeração a ar em vez da oferta padrão de resfriamento a água. Isso permitirá que o NL84 opere em um ambiente
Para os modelos trifásicos HC8E4 estão disponíveis para maiores eficiências de energia. F70L Correntes maiores com tensões mais baixas são possíveis com esta opção.
CMOR Usando um endereço IP fornecido pelo cliente, o liquidificador (e o tanque satélite do cliente) pode ser monitorado e operado remotamente a partir de qualquer PC com acesso. Um iPad também pode ser usado para esta função e pode ser encomendado separadamente. IP56 Um gabinete com uma classificação de entrada IP-56 está disponível onde o equipamento está ao ar livre. Existem limitações de temperatura aplicáveis. Consulte o KIC antes de selecionar esta opção. Adicione 200 mm a todas as dimensões para esta opção.
4CAST O NL84 é projetado para ser movido por paleteiras e empilhadeiras, como uma instalação permanente é geralmente desejada. Com o conjunto de rodízio opcional (4), o liquidificador pode ser movido manualmente. Os rodízios adicionam 300 mm à altura e chegam soltos.
4KWC Um resfriador separado está disponível para remover o calor do modelo padrão resfriado a água, em que 4 kW de calor são removidos. Recomenda-se que o chiller seja instalado ao ar livre.
8KWC Um resfriador separado está disponível para remover o calor do modelo Enhanced d resfriado a água, onde são removidos 8kW de calor. Recomenda-se que o chiller seja instalado ao ar livre.
N2TAP Um regulador separado fornece 2-4 bar GN2 para uma aplicação separada.
AIRTAP Um regulador separado fornece ar comprimido de 6-8 bar.
5HPAC Um compressor de ar scroll de 5HP de maior capacidade pode ser fornecido quando o modelo Enhanced estiver operando acima de 2500 metros acima do nível do mar.
