Aparelho de eletrodo de disco de anel rotatório RRDE

Descrição

onteúdo do filme

Configuração fácil do RRDE-3A
RRDE-3A desmontagem/montagem para manutenção
Problema de rotação do motor RRDE-3A
Métodos de montagem do eletrodo DRE Parte 1: Montagem frontal
Métodos de montagem do eletrodo DRE Parte 2: Montagem Traseira

página de filmes RRDE-3A

página de filmes DRE

Opção
Para eletrodo RRDE Clique aqui para detalhes	Eletrodo de trabalho de disco de anel de platina
	Eletrodo de trabalho de disco de carbono vítreo de anel de platina
Para eletrodo RDE Clique aqui para detalhes	Eletrodo de disco de carbono vítreo
	Eletrodo de disco de trabalho de platina
	Eletrodo de disco de trabalho de ouro
Para eletrodo DRE Clique aqui para detalhes	DRE-PGK Eletrodo substituível anel Pt/disco GC
	Eletrodo substituível por disco DRE-GCK
Eletrodos de outros materiais e diâmetros serão fabricados sob encomenda.

※ Os eletrodos RDE/RRDE/DRE são projetados para serem usados em aparelhos de eletrodos de disco rotativo RRDE-3A , não garantimos a operação quando os eletrodos ALS RDE/RRDE/DRE são usados em combinação com aparelhos RRDE feitos por outras empresas.

Aparelho de eletrodo de disco de anel giratório RRDE-3A Ver.3.0

Aparelho Rotador de Eletrodo de Disco de Anel Rotativo (RRDE-3)

<img src="https://www.als-japan.com/xdata/button/jp2-1.jpg" name="SDSTIM1" id="SDSTIM1" alt="" "="" loading="\"lazy\"" style="box-sizing: border-box; border: 0px; max-width: 100%; height: auto;"> <img src="https://www.als-japan.com/xdata/button/cn2-1.jpg" name="SDSTIM2" id="SDSTIM2" alt="" "="" loading="\"lazy\"" style="box-sizing: border-box; border: 0px; max-width: 100%; height: auto;">

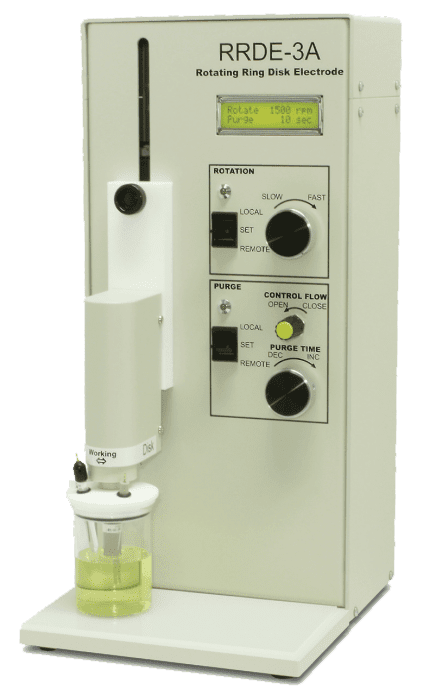

O RRDE-3A é um sistema rotador em miniatura para uso em rotação constante e técnicas hidrodinâmicas por eletrodo de disco anelar rotativo no campo eletroquímico. Um eixo curto de aço inoxidável e um eletrodo de 12 mm de diâmetro fornecem um sistema de eletrodo de círculo concêntrico capaz de alta precisão.

O RRDE-3A é controlado eletronicamente por um circuito fechado proporcional-integral acionado por um servomotor DC. Os eletrodos compactos são fáceis e rapidamente intercambiáveis. A unidade também fornece um sistema de válvula ajustável para purga de gás inerte dentro do frasco da célula.

O RRDE-3A pode ser operado como uma unidade autônoma e controlado diretamente pelo Modelo 2325 ou outros instrumentos. Durante ou entre as análises eletroquímicas, um controle de gás integrado permite a purga da amostra.
Além disso, fácil de remover e substituir o frasco de célula, fácil de enxaguar, limpar e substituir os eletrodos.

Solução de problemas

Nota Técnica
Voltametria Hidrodinâmica

Outras
conexões de potenciostatos

RRDE-3A Ver.2.0
(Discontinued)

Manual está disponível parabaixe aqui.

Características

Design compacto e fácil operação
Rotação controlada remotamente e manualmente
Projeto de frasco de amostra quase livre de oxigênio (até 200 mL)
O conector da linha de gás está disponível
Linhas de purga controladas remotamente e manualmente
A tampa de teflon é adaptada para eletrodos de referência e contra eletrodos ALS
Operável como RDE e RRDE
Permite o controle remoto do PC (velocidade de rotação ON/OFF e purga de gás ON/OFF)
O cabo da célula se conecta diretamente ao Modelo 2325 ou outros potenciostatos
Arquitetura aberta para fácil acesso ao celular

Pontos de melhoria da Ver.3.0

O RRDE-3A Ver.3.0 é controlado eletronicamente por um circuito fechado proporcional-integral acionado por um servomotor DC. A estrutura do quadro principal foi melhorada e o peso do instrumento foi reduzido de 6,0 Kg para 3,5 Kg.

Alterações de design

A posição do botão liga/desliga foi alterada de trás para frente (próximo ao visor LCD) (fácil de operar).
A cor do visor LCD mudou de verde para azul.
O botão de aviso claro na parte de trás foi removido. É operado pelo software embutido (fácil de operar).
A fonte de alimentação integrada é alterada para uma fonte de alimentação externa (para facilitar a manutenção do instrumento).

Novo modo de manutenção para o software

O novo modo de manutenção foi adicionado ao software para facilitar a operação do instrumento e ajudar os clientes a acompanhar o desgaste rotacional do instrumento e a limpar e manter regularmente o sistema mecânico para manter o instrumento em bom estado. condição de trabalho ideal.

RRDE-3A Ver.3.0 pode realizar as seguintes configurações no modo de manutenção adicionado pelo software:

Alteração da unidade de configuração da velocidade de rotação
Exibição do tempo total de rotação e tempo até o próximo aviso
Limpar exibição de aviso
Monitoramento de tensão de entrada de controle remoto

Clique nos links abaixo para obter informações detalhadas sobre a operação do modo de manutenção.

Introdução à operação do modo de manutenção

Especificações

Tamanho

190 (L) x (Base: 230, Corpo: 120)(D) x 400 (A)mm

Peso

3,5kg

Alcance rotacional

100 a 8.000 rpm

Estabilidade de rotação

Erro, < 1% em 100 a 1.000 rpm
< 0,5% em > 1.001 rpm

Resistência de isolamento do anel/disco

> 10 M ohms

Eletrodo para resistência de contato do pino condutor

5 ohms

Eixo rotador

Aço inoxidável

Motor

12 V, núcleo sem ferro, servo DC de baixa inércia

Poder

12 VCC

Temperatura de operação

10 a 50 graus C

Humidade relativa

≦ 80%

Pressão do gás de entrada

Máximo de 5 psi (34 KPa)

Controle remoto

Motor ON/OFF TTL ou entrada de relé para conexão do painel traseiro
Purge TTL ou entrada de relé para conexão do painel traseiro

Aparelho de eletrodo de disco de anel rotativo RRDE-3A Ver.3.0 conteúdo

Aparelho de eletrodo de disco de anel rotativo RRDE-3A Ver.3.0 conteúdo.	Gato#		Descrição	quantidade
	013725		Aparelho de eletrodo de disco de anel giratório RRDE-3A Ver.3.0	1
	Conteúdo			quantidade
	1	(013580)	Frasco de amostra para solução alcalina (100 mL)	1
	2	012064	Adaptador de revestimento giratório	1
	3	012065	Conector macho para purga de gás (PP)	1
	4	013392	Tubo TYGON, OD1/4" x ID1/8"	1
	5	013271	Tampa de Teflon RRDE-3A V.2	1
	6	012642	Folha de silício RRDE-3A 100x180 mm	1
	7	012975	O-ring para conjunto de rolamento RRDE-3A	3
	8	-	adaptador AC	1
	9	-	Cabo de energia	1
		-	Manual rápido	1

Itens opcionais

O eletrodo de referência e o contra eletrodo não estão inclusos no conteúdo, são vendidos separadamente.
Abaixo uma lista espremida dos itens opcionais:

Gato#	Descrição
012167	Eletrodo de referência RE-1B (Ag/AgCl)
012171	RE-7 Eletrodo de referência não aquoso (Ag/Ag + )
013373	Kit de eletrodo reversível de hidrogênio RHEK
012961	Contra eletrodo de platina 23 cm
012962	Contra eletrodo de ouro 23 cm
012963	Contraeletrodo de níquel 23 cm
012632	Frasco de amostra (100 mL)
013580	Frasco de amostra para solução alcalina (100 mL) (10 unid.)
013581	Frasco de amostra para solução alcalina (200 mL) (8 unid.)
013582	Tampa de Teflon RRDE-3A (para 200 mL)
013343	O-ring for RRDE-3A Teflon cap V.2
013645	O-ring para eixo RRDE-3A (branco) (3 unid.)
012641	O-ring para conjunto de rolamento RRDE-3A (10 unid.)
012074	Cabo remoto CB-ES
009131	plugue da porta
